不幹膠標簽各種粘性測試標準與原（yuán）理（lǐ）條件解讀

　　提起不幹膠標簽的使用，相信無論是行業中人事，還是非行業人士，再熟悉不過。它（tā）也叫即時貼，以粘貼方便，省時（shí）省力，標誌醒目等特點，被廣泛應用到生活的方方麵麵，比如我們的家用電器（qì）防偽碼、3C標誌、食（shí）品包裝袋（dài）貼標等等。通常它是以薄膜、紙張（zhāng）或鋁（lǚ）箔為麵材，以（yǐ）塗矽紙為底紙，塗覆水膠、熱熔膠等膠水而形成的一種三明治結構的複合材料。其基本（běn）的特性就是粘性能較好、粘貼方便。
　　 依據不幹膠標簽的應用及相關標準，其基本物理（lǐ）性能涉（shè）及初粘性、持粘性、剝離強度、印刷墨層耐磨性與結合牢度等五種測（cè）試，不幹膠標簽其（qí）中三（sān）種粘性指標（biāo）（初粘力、粘性保持力、剝離力）的（de）力值範圍，須符合行業相應的標準，目前在國（guó）標中，普遍采（cǎi）用GB/T 4852-2002《壓敏膠粘帶初粘性試驗方法 (滾球法)》、GB/T 4851-2014《膠粘帶持（chí）粘性及試（shì）驗方法》、GB/T 2792-2014《膠粘帶剝離強度及試驗方法》。

一、初粘性測試標準與（yǔ）原理方法
　　GB/T 4852-2002《壓敏膠粘帶（dài）初粘性試驗（yàn）方法 (滾球法（fǎ）)》規（guī）定了不幹膠（jiāo）等壓敏（mǐn）膠粘帶等製品的（de）初粘性及其測試原理與標準實驗（yàn）條件（jiàn），即通過標準鋼球滾過斜麵上的膠粘帶式樣粘性麵（miàn），測定鋼球被粘性麵粘住（zhù）的最大鋼球尺寸，通過計算（suàn）評定不幹膠標簽初粘性大下。
　　初粘性試驗對實（shí）驗（yàn）室環境要求為（wéi）：室溫23±2℃，相對濕度50%±10%，初粘測試儀試驗板傾斜角（jiǎo）為30°，其中助滾段為100mm,采用符合GB/T308的標準鋼球,采用A法測量時，式樣截取（qǔ）尺寸為款10-80mm,長250mm,所用（yòng）即時貼應除去包裝材料（liào）....

二、不（bú）幹膠標簽持粘性測試標準與原理方法
　　 GB/T 4851-2014《膠粘帶持粘性及試驗方法》等效壓敏膠國際標準JIS Z0237--1991第（dì）十一部分：持粘性試驗方法（fǎ），不同在與GB/T4851將試驗板增加為0Cr18Nig,為確保測（cè）試的（de）真實（shí）性，GB/T4851對加在版壓輥的滾壓次數要求至少3次；粘貼式樣試驗時測試溫度（dù）為23±2℃，濕度為65±5%，每組試（shì）樣設置不少於3個（gè）（濟南賽（sài）成科（kē）技（jì）研發的CZY-6S持（chí）粘測試儀采用六工位測試設（shè）計）。

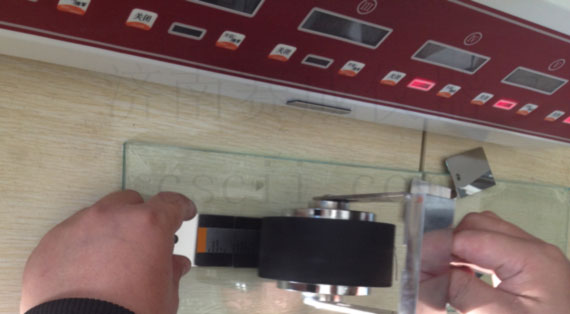

　　持（chí）粘測試儀測試不（bú）幹膠粘性的標（biāo）準方法為：準備好即時貼式樣，在上述標準（zhǔn）試驗條件（jiàn）中放置30分鍾；將式樣懸掛在試驗架上，沿（yán）粘貼在被粘物上的壓敏（mǐn）膠粘帶長（zhǎng）度方向垂（chuí）直懸掛一規定重量的砝碼，測（cè）試試（shì）片移動一定距離的時間是否符合不幹膠應用要求。

三、不幹膠標簽剝（bāo）離強度即剝離（lí）力測試標準
　　不幹膠標簽的剝離強度（dù）測試分為幾種剝離測試，第一種為標簽紙（zhǐ）與不鏽鋼板180°剝（bāo）離試驗方法，第二種為標簽紙與自身的背膜180°剝離的（de）測試方法。《GB2792壓敏膠粘（zhān）帶剝（bāo）離強度試驗方法（fǎ）》規定（dìng）了第一（yī）種即（jí）與不鏽鋼板180°剝離試驗（yàn）標準與方法，即在規定的試驗條件下，測定膠接試樣分離時單位寬（kuān）度所能承受的載荷（hé），測試單位為（wéi）kN/m，試驗環境溫度為23±2℃，相對濕（shī）度為65±5%。剝離試驗時，每隔 20mm 讀一個（gè）數，共讀 4 個數，求其（qí）平均值。

　　了（le）解不幹膠標簽的粘性（xìng）測試方法以及需要的檢測儀器等，歡（huān）迎致（zhì）電濟南賽（sài）成科技。
